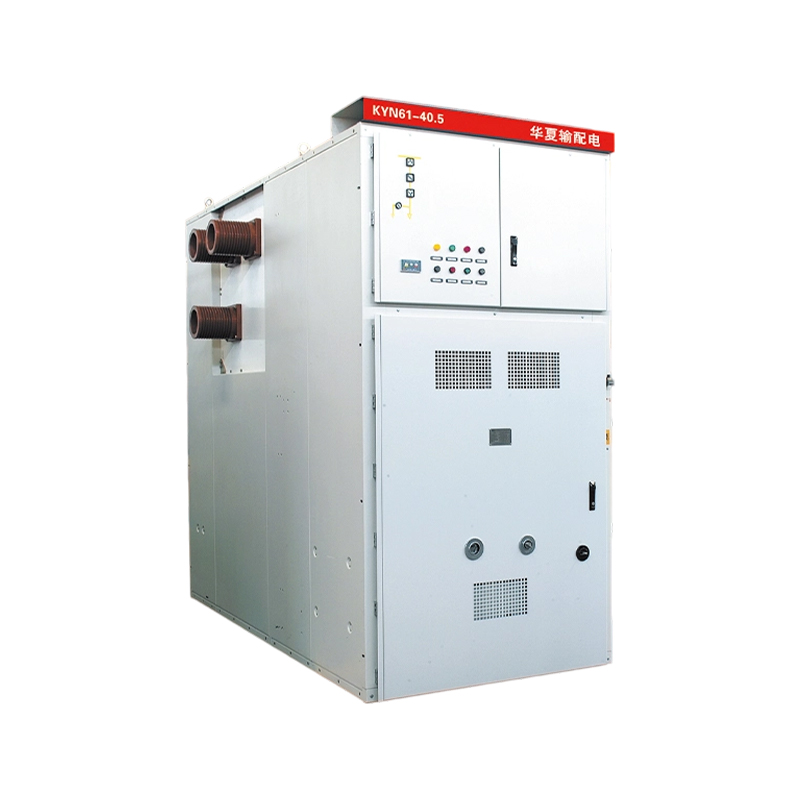

Выкатное распределительное устройство переменного тока в металлическом корпусе: основа надежного распределения электроэнергии

Системы распределения электроэнергии в промышленных и коммерческих условиях должны быть надежными, ремонтопригодными и безопасными. Фабрики. Дата-центры. Больницы. Подстанции. Когда что-то идет не так, вы не можете отключить всю систему, чтобы починить один выключатель. Выкатное распределительное устройство переменного тока в металлическом корпусе решает эту проблему. Он оснащен автоматическими выключателями и другими компонентами, которые выдвигаются по направляющим, поэтому вы можете снимать, обслуживать или заменять их, пока остальная часть системы остается под напряжением. Это стандарт для распределения электроэнергии среднего напряжения, где простои невозможны.

Чем выдвижное распределительное устройство отличается от стационарного распределительного устройства

Выдвижные автоматические выключатели для удобства обслуживания

Выключатели монтируются на колесах или рельсах внутри корпуса. Выкатное распределительное устройство переменного тока в металлическом корпусе позволяет вытащить выключатель из отсека, не отсоединяя кабели или шины. Вы развертываете его, обслуживаете, тестируете и снова устанавливаете. Никакой тяжелой работы, отвинчивания болтов и простоев остальной части системы не требуется. Это главное преимущество перед стационарными распределительными устройствами, где для работы на одном выключателе приходится обесточивать всю секцию.

Три положения: подключено, тестировано и отключено.

Выкатное распределительное устройство переменного тока в металлическом корпусе обеспечивает три различных положения для каждого выключателя. Подключен — выключатель полностью подключен к шине и готов нести нагрузку. Тестирование — выключатель изолирован от шины, но на него подается питание для тестирования. Отключен – выключатель полностью отключен от цепи. Эти положения позволяют безопасно работать с выключателем, не нарушая остальную часть системы.

Механические блокировки, предотвращающие ошибки в работе

Вы не можете использовать выключатель в неправильном положении. В выкатном распределительном устройстве переменного тока в металлическом корпусе используются механические блокировки, которые предотвращают замыкание выключателя, когда он находится в тестовом или отключенном положении. Вы также не можете перемещать выключатель между положениями, пока он замкнут. Блокировки гарантируют, что вы все делаете в правильном порядке, даже если вы спешите.

Что входит в состав выдвижного распределительного устройства

Металлический корпус обеспечивает защиту и разделение на отсеки.

Металлический корпус – первая линия защиты. Выкатное распределительное устройство переменного тока в металлическом корпусе имеет сварную стальную конструкцию с отдельными отсеками для каждого функционального блока — выключателя, шины, кабельных наконечников и проводки управления. Корпус обеспечивает механическую защиту, содержит внутренние дуги и предотвращает случайный контакт с частями, находящимися под напряжением. Отсеки разделены заземленными металлическими перегородками, которые предотвращают распространение неисправностей.

Автоматический выключатель является основным компонентом

Это то, что на самом деле прерывает ток. В выкатных распределительных устройствах переменного тока в металлическом корпусе используются вакуумные или элегазовые выключатели, рассчитанные на среднее напряжение. Сам выключатель представляет собой законченный узел — рабочий механизм, контакты, датчики тока и проводку управления — все это установлено на шасси, которое выкатывается и выдвигается как единое целое.

Система шин распределяет мощность по каждому выключателю

Электроэнергия поступает через главную шину и распределяется по каждому отсеку выключателя. В выкатных распределительных устройствах переменного тока в металлическом корпусе используются медные или алюминиевые шины с изолированными опорами. Когда выключатель находится во включенном положении, он физически и электрически подключен к шине. В тестовом или отключенном положении соединение разрывается, а выключатель изолирован.

Типовые характеристики выкатного распределительного устройства в металлическом корпусе:

• Напряжение: от 3,3 до 36 кВ
• Ток: до 4000А
• Типы выключателей: вакуумный, элегазовый.
• Шинная шина: медь или алюминий.
• Отсек: выключатель, шина, кабель, управление
• Стандарты: МЭК 62271-200, ANSI C37.
• Степень защиты корпуса: IP4X (внутренняя), IP2X (внешняя)

Где обычно устанавливается выдвижное распределительное устройство

Центры обработки данных, где бесперебойность электроснабжения имеет решающее значение

Непрерывность электроснабжения – это все в центрах обработки данных. Выкатное распределительное устройство переменного тока в металлическом корпусе позволяет выполнять обслуживание выключателей без снятия критических нагрузок. Распределение электроэнергии остается под напряжением, пока идет работа. Центры обработки данных работают круглосуточно, 7 дней в неделю, и распределительное оборудование обеспечивает такую ​​надежность.

Промышленные объекты с большими нагрузками на двигатели

Заводы с большими двигателями нуждаются в надежном распределительном устройстве. Выкатное распределительное устройство переменного тока в металлическом корпусе позволяет обслуживать выключатели во время плановых простоев или в аварийных ситуациях, не останавливая всю установку. Производство продолжается, пока происходит техническое обслуживание.

Больницы и медицинские кампусы

Медицинские учреждения не могут позволить себе перебои в подаче электроэнергии. Выкатное распределительное устройство переменного тока в металлическом корпусе обеспечивает гибкость обслуживания оборудования, в то время как критически важные системы остаются в сети. Операционные, отделения интенсивной терапии и лаборатории остаются под напряжением во время обслуживания выключателя.

Подстанции и центры распределения электроэнергии

По тем же причинам на подстанциях энергоснабжения используются выкатные распределительные устройства. Выкатное распределительное устройство переменного тока в металлическом корпусе позволяет обслуживать и заменять выключатели без обесточивания целых участков сети. Надежность и время безотказной работы заложены в конструкцию.

На что обратить внимание при выборе выкатного распределительного устройства

Изоляция отсека и сдерживание дуги

Каждый отсек должен быть отдельным и заземленным. В выкатном распределительном устройстве переменного тока в металлическом корпусе используются металлические перегородки между отсеками для локализации неисправностей и защиты персонала. Если прерыватель выходит из строя, дуга остается в своем отсеке, а не распространяется на соседние секции.

Механические блокировки, работающие без управляющего напряжения

Блокировки должны быть надежными и механическими, а не только электронными. Выкатное распределительное устройство переменного тока в металлическом корпусе с механическими блокировками гарантирует, что даже при отключении управляющего напряжения механизмы безопасности продолжают работать. Вы не можете обойти их случайно или намеренно, не нарушив при этом дизайн.

Плавное извлечение, не требующее чрезмерного усилия

Перемещение выключателя внутрь и наружу должно быть плавным, а не с трудом. В выкатных распределительных устройствах переменного тока в металлическом корпусе используются ролики или рельсы, которые надежно работают даже после многих лет использования. Выключатель должен скользить внутрь и наружу, не требуя чрезмерного усилия или специальных инструментов.

Рейтинги, соответствующие условиям вашей системы

Номиналы напряжения, тока и короткого замыкания должны соответствовать применению. Выдвижное распределительное устройство переменного тока в металлическом корпусе должно выбираться с учетом реальных условий системы, а не только стандартных типовых номиналов. Превышение спецификации обходится дорого. Недостаточная спецификация небезопасна.

Заводские испытания и документация

Перед поставкой распределительное устройство должно пройти заводские испытания. Выкатное распределительное устройство переменного тока в металлическом корпусе должно пройти диэлектрические испытания, испытания на механическую работу и функциональные испытания. При вводе в эксплуатацию на месте необходимо подтвердить, что все работает так, как задумано, прежде чем система будет введена в эксплуатацию.

Выкатное распределительное устройство переменного тока в металлическом корпусе — не самая привлекательная часть энергосистемы. Но это одно из самых важных. Он обеспечивает подачу электроэнергии, делает возможным техническое обслуживание и обеспечивает безопасность людей. Если вам нужно отключить выключатель для обслуживания, вы можете это сделать. Когда вам нужно поработать над следующим прерывателем, вы можете это сделать. Никаких отключений, никаких ссор, никаких сюрпризов. Это такое оборудование, о котором вы не думаете, пока оно вам не понадобится, — и тогда вы радуетесь, что оно есть.
